Предназначены для розжига и контроля пламени горелок котлов, печей и технологических агрегатов, имеют общепромышленное назначение и включаются в общую схему автоматики огневых агрегатов.
Запально-защитные устройства включают в свой состав:

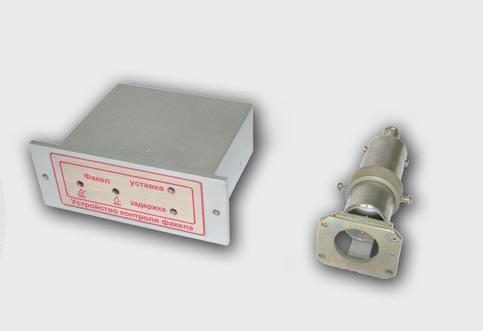

- Устройство контроля факела УКФ-2М, обеспечивающее контроль факела горелки котла с помощью селективного фотодатчика, обеспечивающего выделение пульсаций яркости пламени в заданном диапазоне частот.
Основные характеристики контрольных устройств
Тип системы
Параметры
питающей сети
Спектр
контролирующего сигнала, мкМ
Чувствительность
к освещенности, Лк
Диапазон
контроля пульсации, Гц
УКФ-2М
~ 220 В; 50
Гц; 0,5 А
0,4-1,0 (ультрафиолетовый
- инфракрасный)
2
0,5-200
- Систему плазменного воспламенения СПВИ-1-К, обеспечивающую розжиг и контроль факела запальника;

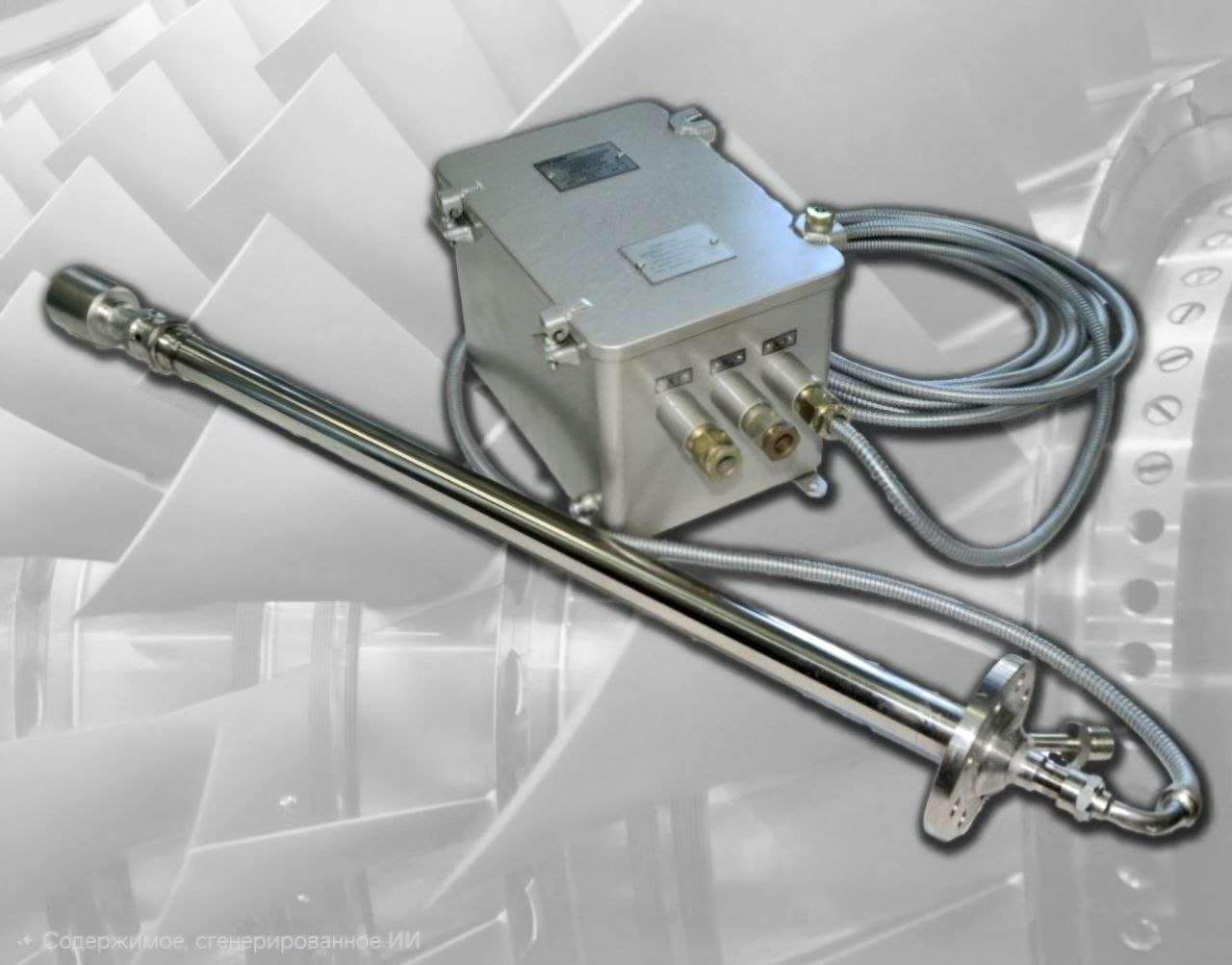

Особенности: Система плазменного воспламенения СПВИ-1-К4 обеспечивает одновременный розжиг и контроль факела запальника в течение заданного промежутка времени 1-5 мин.

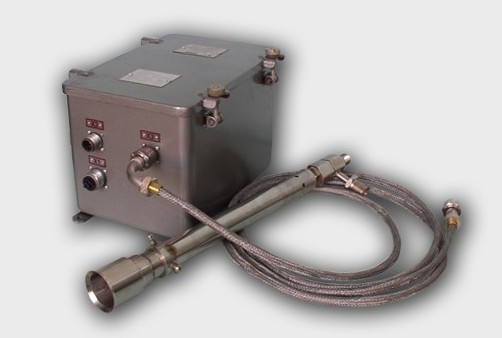

Система плазменного воспламенения СПВИ-1-К5 обеспечивает розжиг факела запальника в течение 2-5 сек. с последующим переходом в режим контроля факела запальника в течение заданного промежутка времени (до нескольких часов).
По желанию заказчика СПВИ могут быть изготовлены с более широкими функциональными возможностями и соответствующими изменениями в конструкции. Длина запальника может варьироваться от 0,5 до 12 м.
Основные характеристики запальных устройств
Тип системы
Тип
воспламенителя
Параметры
питающей сети
Вид
плазмообразующей среды
Перепад
давленияплазмообразующей среды, МПа
СПВИ-1-К4 СПВИ-1-К5
ВПГИ-1-6
~ 220 В; 50
Гц; 0,5 А
Топливно-воздушная
смесь
0,02-0,12
Испытания системы плазменного воспламенения СПВИ-1К4
